Количество полюсов: 2
Контактная группа: 1НО+1НЗ
Тип переключающего устройства: мгновенное действие
Тип привода: поворотный регулируемый рычаг с роликом
Материал ролика: металл
Материал корпуса: металл
Номинальное напряжение: 600В переменного тока, 250В постоянного тока
Номинальный ток: 10А
Коммутационная износостойкость: 500000 циклов ВО
Степень защиты: IP66
Рабочая температура: от -45°С до +40°С

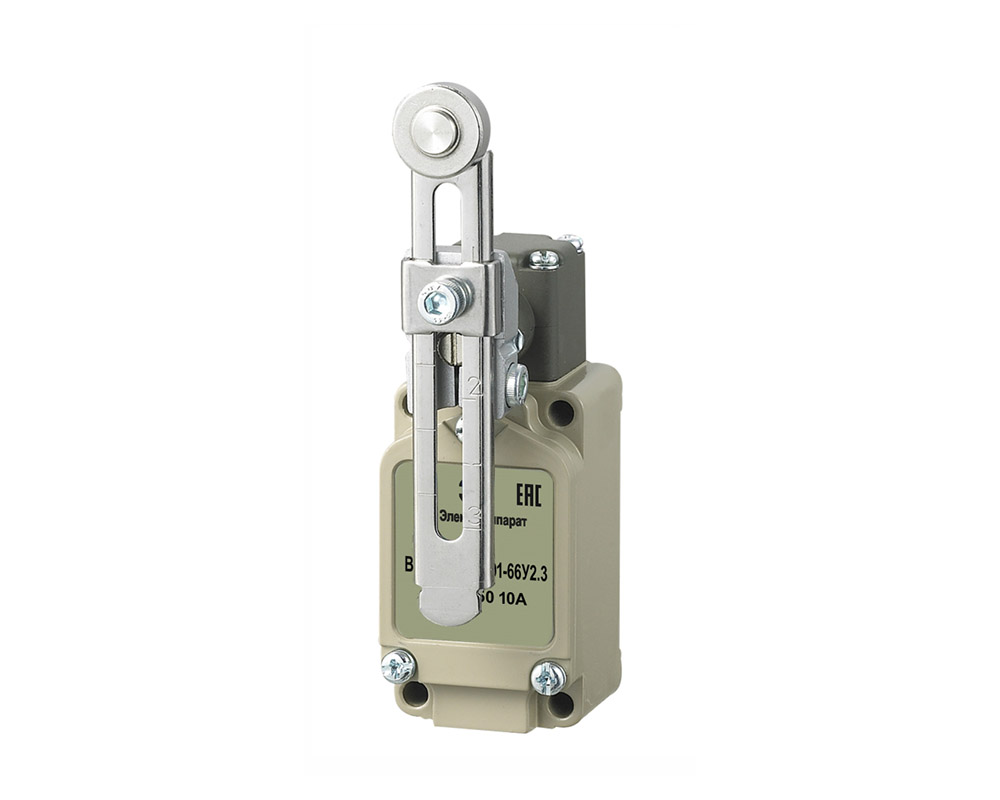

ВП15К21А291-66У2.3, двухполюсный, поворотный регулируемый рычаг с роликом, 1НО+1НЗ
Двухполюсные выключатели путевые серии ВП15К мгновенного действия предназначены для коммутации электрических цепей управления переменного напряжения до 600В частоты 50 и 60Hz и постоянного напряжения до 250В под воздействием управляющих упоров в определенных точках пути контролируемого объекта.
Выключатели данной модели производятся в масло-пыле-влаго-защищенном исполнении.

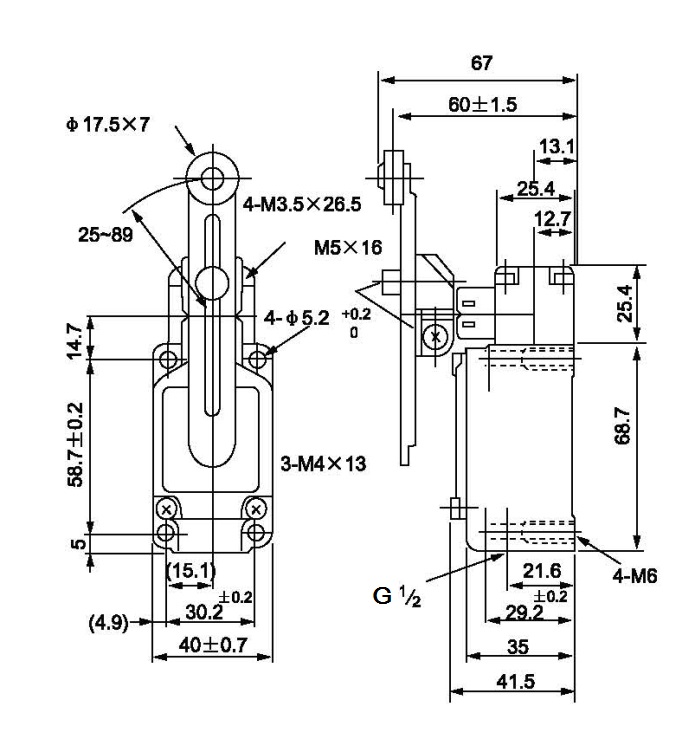

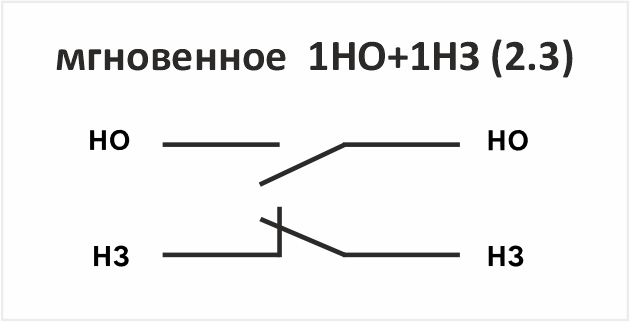

Чертеж и электросхема
