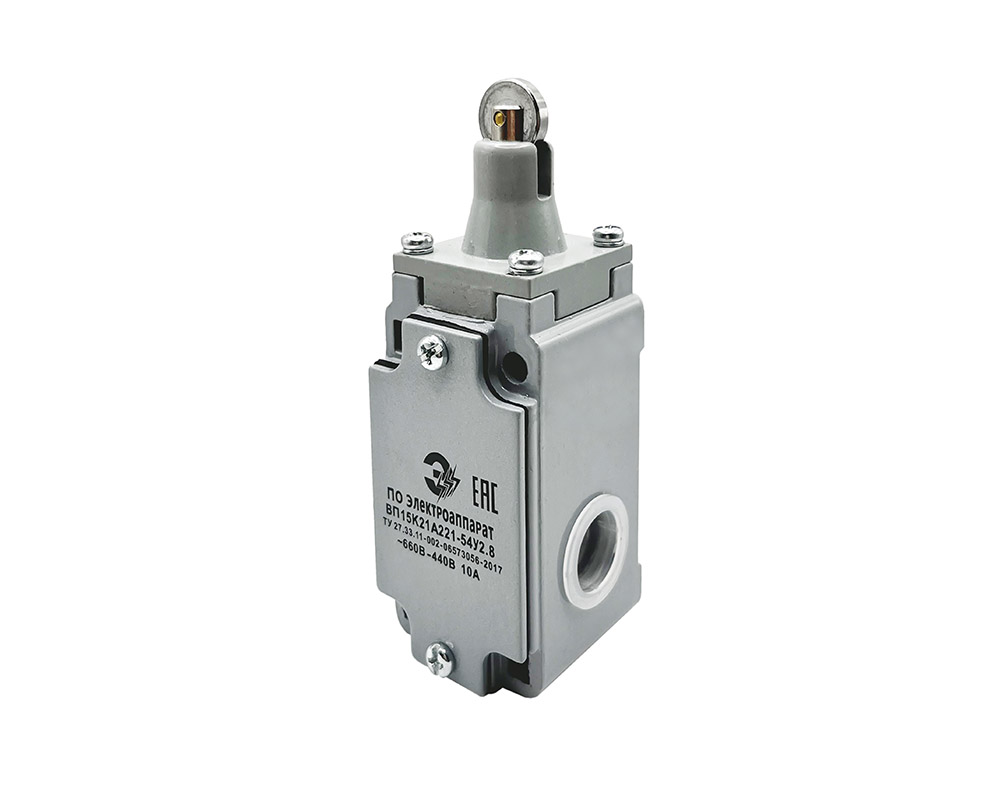

ВП 15К-21А-221-54 У2.3 (У2.8), двухполюсный, толкатель с роликом, 1НО+1НЗ

Выключатели путевые серии ВП15К прямого и мгновенного действия предназначены для коммутации электрических цепей управления переменного напряжения до 660В частоты 50 и 60Hz и постоянного напряжения до 440В под воздействием управляющих упоров в определенных точках пути контролируемого объекта.

Тип контактной группы 1НО+1НЗ, прямого и мгновенного действия
Номинальное напряжение 660В переменного тока 50-60Гц, 440В постоянного тока
Номинальный коммутируемый ток 10А
Коммутационная износостойкость 4 000 000 циклов ВО для прямого действия и 2 500 000 циклов ВО для мгновенного действия
Степень защиты IP54
Климатическое исполнение и категория размещения У2, Т2, УXЛ2
Скорость срабатывания контактной группы 0,01м/с управляющего упора, при частоте включений 1200 в час
Температура хранения и работы -40°С +40°С – для У2, -10°С +45°С – для Т2, -60°С + 40°С для УХЛ2
Влажность не более 80% для У2 и УХЛ2 и не более 90% для Т2
Ударопрочность Работают в условиях вибрационных нагрузок 1-60Hz с максимальным ускорением 2g, а так же в условиях ударных нагрузок с ускорением 8g при длительности удара от 2 до 15 мс. Линейные (центробежные) нагрузки с максимальным ускорением 10g.

Чертеж и электросхема
