ВПК-2110-БУ2, двухполюсный, толкатель, 1НО+1НЗ

Выключатели путевые серии ВПК2ХХХ предназначены для коммутации электрических цепей управления переменного напряжения до 660В частоты 50 и 60Гц и постоянного напряжения до 440В под воздействием управляющих упоров в определенных точках пути контролируемого объекта.

Тип контактной группы 1НО+1НЗ, прямого действия
Номинальное напряжение 660В переменного тока 50-60Гц, 440В постоянного тока
Номинальная сила тока 10А
Коммутационная износостойкость 4 000 000 циклов ВО
Степень защиты IP54 или IP66 при использовании резьбового ввода
Скорость срабатывания контактной группы 0,33м/с управляющего упора, при частоте включений 1200
Климатическое исполнение и категория размещения У2, Т2, УXЛ2, УХЛ4 – для ВПК 2010
Скорость срабатывания контактной группы 0,01м/с управляющего упора, при частоте включений 1200 в час
Температура хранения и работы -40°С +70°С
Влажность не более 80%
Ударопрочность С ускорением 8g при длительности удара от 2 до 15 мс
Вибрационные нагрузки Допускаются в диапазоне частот 1-60Hz с максимальным ускорением 2g

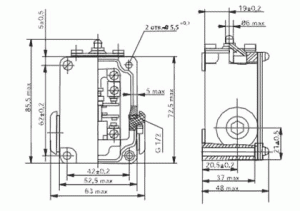

Чертеж и электросхема
