Количество полюсов: 2
Контактная группа: 1НО+1НЗ, 2НЗ
Тип переключающего устройства: прямое действие
Исполнительный механизм: без фиксатора
Тип привода: поворотный рычаг с роликом
Материал ролика: пластик
Материал корпуса: металл
Номинальное напряжение: 380В переменного тока, 220В постоянного тока
Номинальный ток: 10А
Коммутационная износостойкость: 500000 циклов ВО
Степень защиты: IP65
Рабочая температура: от -45°С до +40°С
ВП19М21Б231-65У2.18(10).22 двухполюсный, поворотный рычаг с роликом, 1НО+1НЗ (2НЗ)
Выключатели путевые моделей ВП19м21Бхх1 предназначены для коммутации электрических цепей управления переменного тока напряжением до 380В частотой 50Гц и постоянного тока напряжением до 220В под воздействием управляющих упоров в определенных точках пути контролируемого объекта.

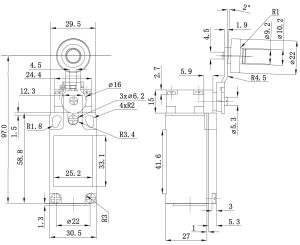

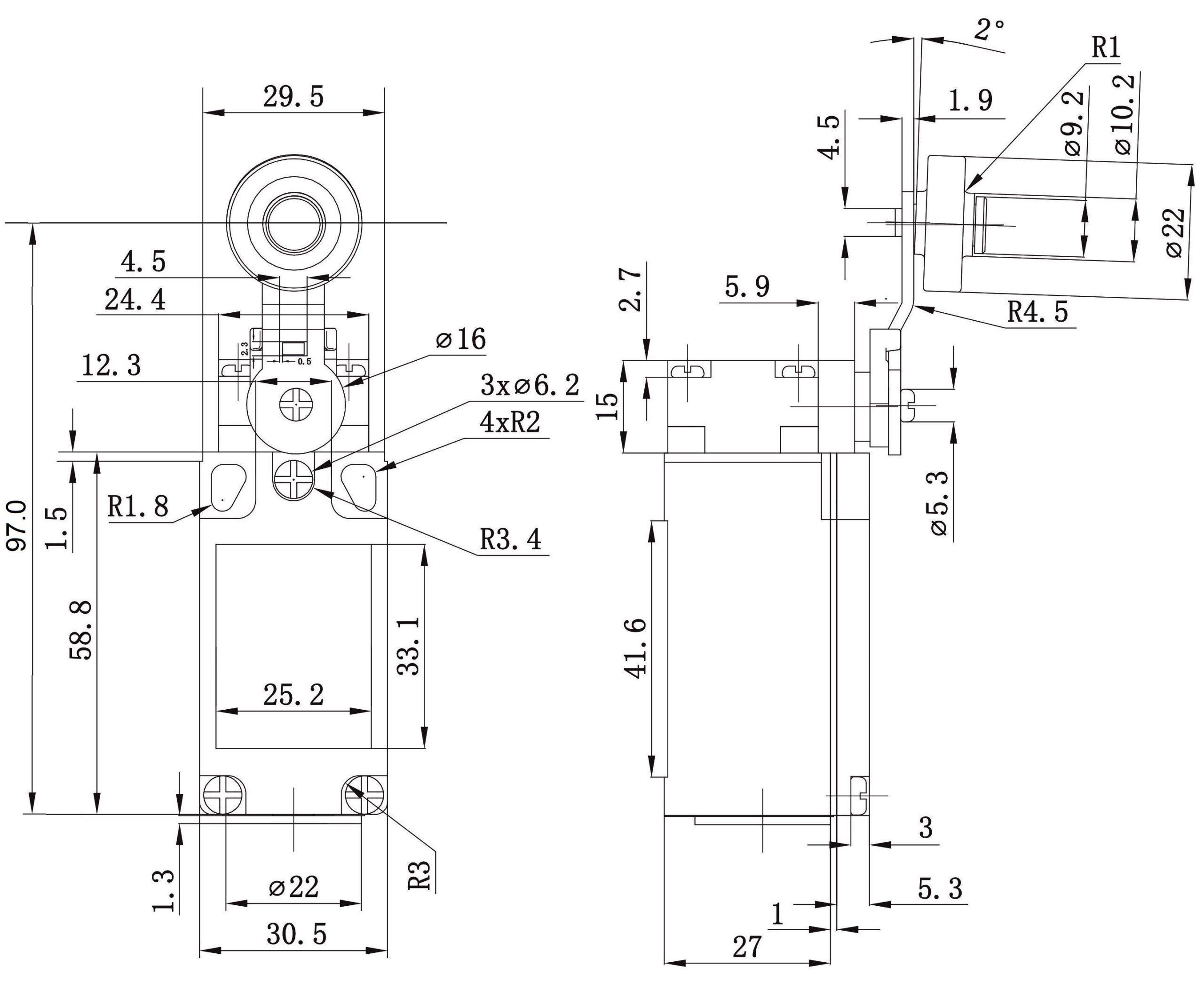

Чертеж и электросхема
