Количество полюсов: 2
Контактная группа: 1НО+1НЗ
Тип переключающего устройства: прямое или мгновенное действие
Исполнительный механизм: без фиксатора
Тип привода: поворотный рычаг с роликом
Материал ролика: металл
Материал корпуса: металл
Номинальное напряжение: 660В переменного тока, 440В постоянного тока
Номинальный ток: 10А
Коммутационная износостойкость: 4х106 циклов ВО для прямого действия и 2,5х106 циклов ВО для мгновенного действия
Степень защиты: IP54
Рабочая температура: от -45°С до +40°С

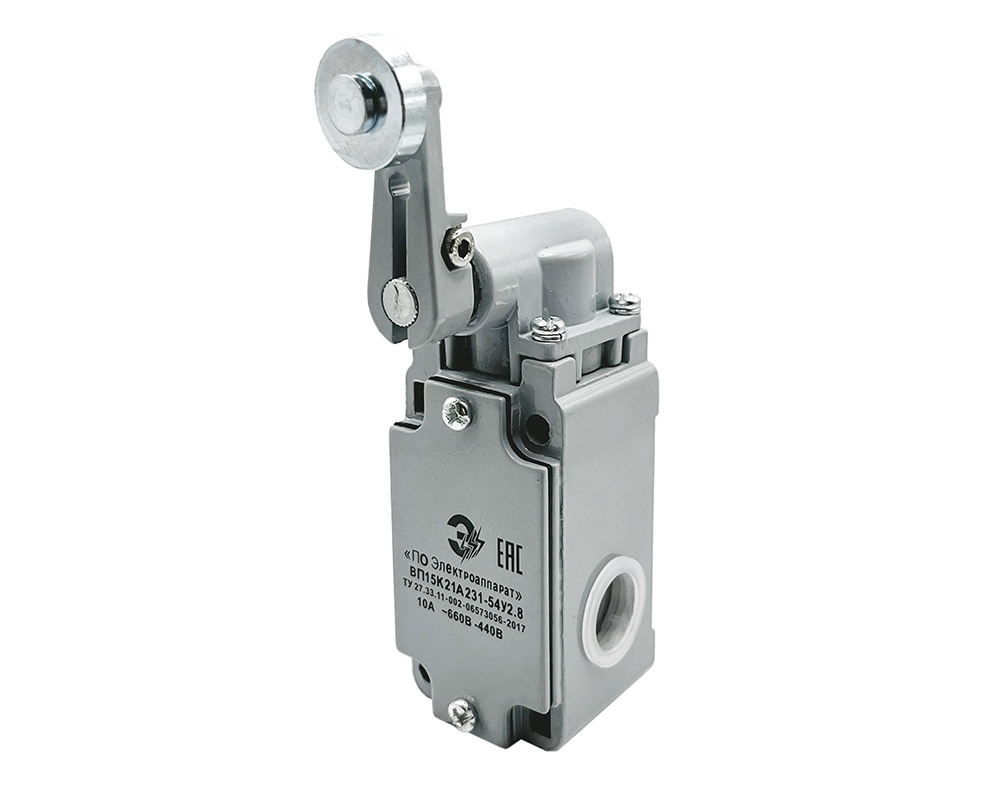

ВП15К21А231-54У2.3(У2.8), двухполюсный, поворотный рычаг с роликом, 1НО+1НЗ
Выключатели путевые серии ВП15К прямого и мгновенного действия предназначены для коммутации электрических цепей управления переменного напряжения до 660В частоты 50 и 60Hz и постоянного напряжения до 440В под воздействием управляющих упоров в определенных точках пути контролируемого объекта.

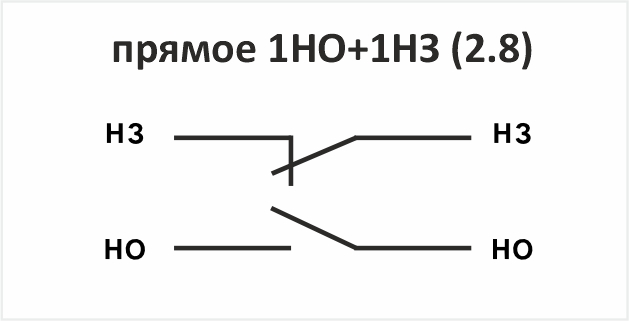

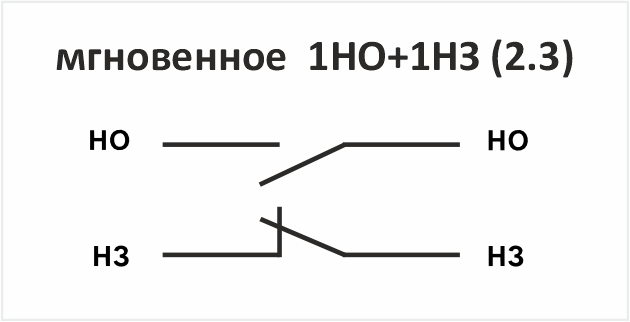

Чертеж и электросхема
